Счетчик жидкости ППВ-100

Назначение счетчика ППВ-100

Счетчик ППВ-100 (он же ВЖУ-100) широко применяется в топливных установках различного назначения для измерения расхода жидкости с вязкостью от 0,55 до 300 кв. мм/с. Под эту категорию попадает различное жидкое топливо как бензиновое, так и дизельное.

Описание счетчика ППВ-100

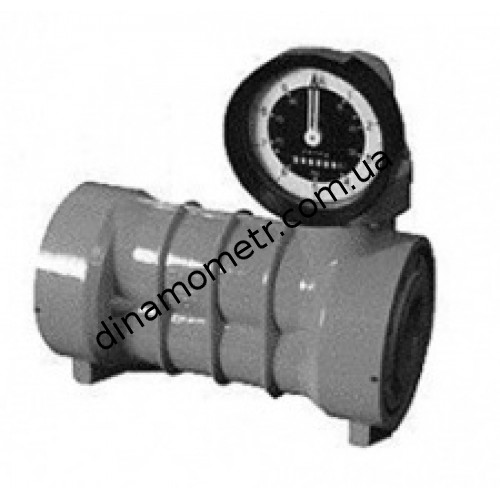

Конструктивно расходомер ВЖУ-100 представляет собой замкнутый цилиндрический корпус с двумя заключенными внутри конусообразными экструдерами, расположенными во встречном направлении. На корпусе установлен счетный механизм в виде циферблата со стрелочными и дисковым указателями или устройство приема и передачи сигналов с цифровым контроллером, позволяющее единовременно контролировать помимо разового и общего объема топлива также – мгновенный расход.

Принцип действия ППВ-100

Разнонаправленные винты внутри корпуса ППВ-100 расположены в постоянном зацеплении. Таким образом между ними всегда заключен равное количество топлива. Ток жидкости приводит винты в движение, и они вращаются, пропуская через устройство с каждым оборотом ограниченный объем. При помощи магнитной муфты вращение лопастей передается на измерительный механизм, который снабжен двумя стрелочными и дисковым указателями. Стрелки ппв 100 1 6 указывают разовый расход топлива (или иной жидкости), а на дисках отображается суммарный.

Технические характеристики счетчика ППВ-100

Основные показатели устройства можно узнать из названия:

• 100 мм– условный проход,
• 1,6 МПа – максимальное допустимое давление,
• В – винтовой.

Существуют модификации устройства, рассчитанные на более высокое давление, а так же модели с разным значением класса точности – 0,25 и 0,5.
